De Microscoop Optische Camera 50X Objectief Metallurgisch DIC van het Trinocular Donkere Gebied

Van het Gebiedsdic van oneindigheidstrinocular Donkere Metallurgische het Laboratorium Industriële Optische Microscoop met Camera

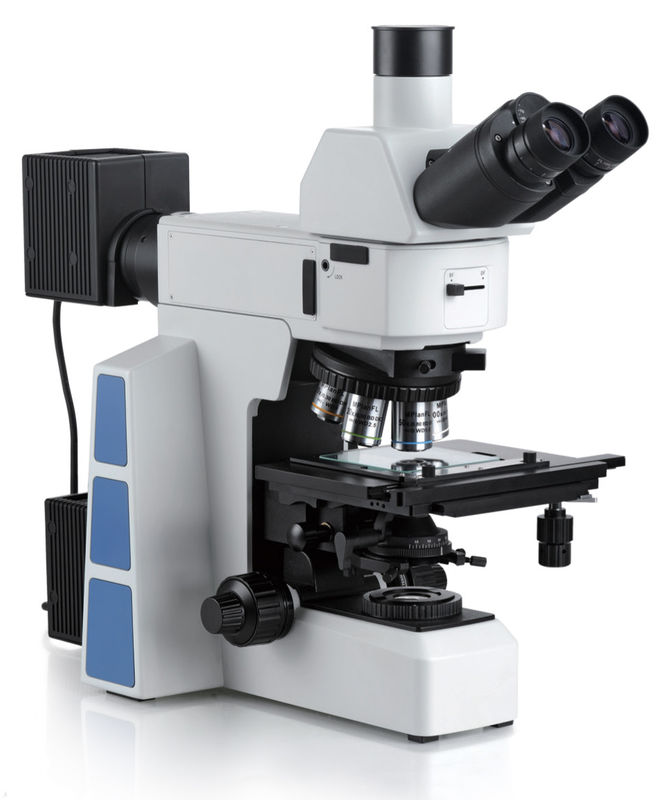

M10103 van het Gebiedsdic van Oneindigheidstrinocular verwijst de Donkere Metallurgische het Laboratorium Industriële Optische Microscoop met Camerametallografie hoofdzakelijk naar de tak van materialenwetenschap die optische (metallographic) microscopen en te analyseren stereomicroscopen gebruikt, de microstructuur bestuderen en kenmerken, low-power structuur, en gebroken structuur van materialen. Het omvat zowel de weergave als kwalitatieve analyse van de microstructuur van materialen. De kwantitatieve karakterisering omvat ook noodzakelijke van de steekproefvoorbereiding en bemonstering methodes. Het wijst en kenmerkt hoofdzakelijk op de fase en de structuur van het materiaal, kristalkorrels (met inbegrip van mogelijke sub-kristallen), het aantal, de morfologie, de grootte, de distributie, de richtlijn, en de ruimteregeling van niet-metalen opneming en zelfs bepaalde kristaltekorten (zoals dislocaties).

Eigenschappen:

- Keur het van de de oneindigheids dubbele kleur van de wereld de correctie en het contrastverhogings (ICCS) optische systeem goed beste om gebruikers van de scherpste beelden te voorzien.

- Gebruikend 5 soorten bovenste gedeelten, 3 soorten lagere delen en twee kolomcombinaties, kan het willekeurig en buigzaam volgens uw materiële opsporingsvereisten en economische kosten worden gecombineerd, die de analyse van transparante materialen, ondoorzichtige materialen en fluorescente materialen kunnen realiseren. Tegelijkertijd, heeft het een sterke verbeteringsruimte om uw toekomstige controlevereisten te verzekeren.

- De grootste modelhoogte van de industrie kan 380 mm bereiken, die u voorzien van buitengewone werkende ruimte.

- De flexibiliteit dicht bij de gebruiker, wordt geen professioneel personeel vereist om de delen van het materiaal te bevorderen, en de gebruiker kan de verrichting zelf voltooien.

Nota:● middelennorm, facultatieve middelen ○

Aanhangend de filosofie van ononderbroken exploratie & zelf-overtreffend, zijn de nieuwe metallurgische microscoop van M10103 voor onderzoek met een aantal bereidend ontwerp in verschijning en de functies, geboren om een perfecte opsporingsoplossing te verstrekken en een nieuw patroon van industrieel gebied te ontwikkelen.

Bekijkend hoofd met multi-verdeelt verhouding

M10103 wordt het bekijken van hoofd ontworpen van veelvoudige opties om verhouding te verdelen. Met het brede systeem van de straalweergave, 26.5mm is het super brede gebied van mening beschikbaar. Trinocularhoofd met recht beeld, verdelende Binoculaire verhouding: Trinocular=100:0 of 0:100. De bewegende richting van steekproeven is als zelfde als waargenomen. Trinocularhoofd met omgekeerd beeld, verdelende Binoculaire verhouding: Trinocular=100: 0 of 20:80 of 0:100. Behalve het concentreren van 100%-licht aan ooglensbuis of camerabuis, is er een andere optie met 20%-licht aan ooglensbuis en 80% aan camerabuis, zodat de ooglensobservatie en de beeldoutput tegelijkertijd beschikbaar kunnen zijn.

Polarisatiesysteem

De polarisator en de analysator in polarisatiesysteem dragen ertoe bij om het verdwaalde licht in halfgeleider te elimineren en PCB-de opsporing, beeld met duidelijk detail is uitvoerbaar. Er zijn vaste analysator en draaibare analysator voor optie. De steekproef kan bij verschillende het polariseren hoeken met 360^.rotatable-analysator worden waargenomen. Bovendien, dit polarisatiesysteem kan aan systeem worden bevorderd van het de interferentiecontrast van Nomarski het differentiële na het installeren van een nieuwe ontwikkelde DIC-gehechtheid.

Het contrastsysteem van de Nomarski differentieel interferentie

De weeny ruwheden op de oppervlakte die niet op helder gebied kan worden gevonden, kan worden ontdekt door gehechtheid te gebruiken u-DICR om hoge contrastachtergrond tot stand te brengen. Het wordt wijd gebruikt voor het testen van het geleidende deeltje van LCD, oppervlaktekras van precisieschijf.

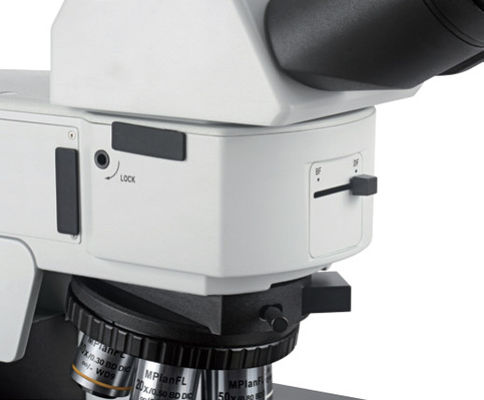

Aaneenschakeling tussen de neutrale dichtheidsfilter en de schakelaar voor BF & DF

De hefboom voor illuminator wordt gebruikt om tussen helder gebied en donker gebied te schakelen, en het is met een neutrale dichtheidsfilter (ND50). Wanneer u van DF op BF overschakelt, neemt de ingebouwde ND50-filter de rol om te rotten de wetenschappelijker en comfortabelere lichtintensiteit.

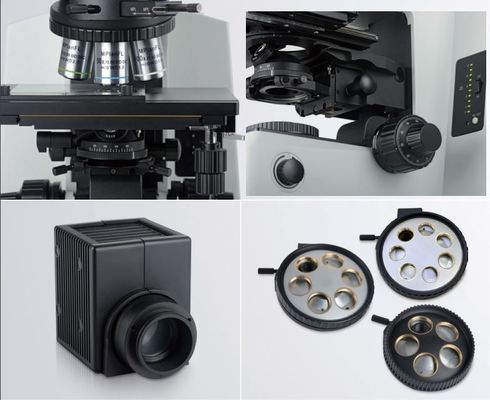

Facultatieve nosepieces

De inbegrepen hoek tussen optische as en omwentelingsas van is veelvoudige nosepiece verminderd aan 15°. Het is nuttig om de nauwkeurigheid te verbeteren van zich het centreren en het concentreren. Zeven doelstellingen kunnen hoogstens tegelijkertijd worden geassembleerd. De ononderbroken en redelijke vergrotingen van laag aan hoogte, is uitvoerbaar.

Ergonomisch ontwerp

■De intensiteit kan buigzaam door het verduisterende apparaat worden aangepast dat op de rechterkant van kader wordt gevestigd. De alle-digitale vertoningen van de voltageverandering. Het aanpassen de intensiteit en het coaxiale zich tegelijkertijd concentreren, verbetert de het werkefficiency.

■De weerspiegelde of overgebrachte verlichting kan door de knoop op de digitale verduisterende vertoning worden geschakeld. Gebruikend de het TERUGSTELLENknoop om de lichtintensiteit om ongeveer 8V (met een camerateken op de verduisterende vertoning) te houden, is het een optimaal voltage voor microfotografie.

■Vier ingebouwde filterhouders met drie standaardfilters, één lege houder voor facultatieve filter. Alle filters kunnen uit de optische weg worden bewogen door de hefboom terug te trekken.

■Het lage positie coaxiale concentrerende systeem met spanningsaanpassing, de ruwe waaier is 25mm en de fijne precisie is 0.001mm. De hoogte van een uiterst kleine steekproef, zoals soldeerselbal, kan worden gemeten.

Stadium met aanpassing op rechts

4 van het dubbel-laag mechanische duim stadium, het is met het slotapparaat om y-asbeweging te beperken. Het wordt wijd gebruikt in horizontale opsporing vermijden ontbrekend. De glasplaat is bevestigbaar voor overgebracht licht.

Overgebrachte en weerspiegelde illuminator

12V 100W snakken leven lamp-huis met halogeenbol, verstrekt het helder en eenvormig licht. Nieuw typ schommeling-uit achromatische condensator (N.A.0.9) optimaliseert de prestaties van Kohler-verlichting in lagere vergroting en verbetert de chromatische en sferische aberratie.

De professionele semi-apochromatic metallurgische doelstellingen van LWD

■De doelstellingen van BD worden ontworpen voor voor alle doeleinden, beschikbaar voor helder gebied/donkere gebiedspolarizing/dic observatie. Met overvloed overgegaan licht, is de efficiency van steekproefinspectie beter.

■Strikt gebruikend hoge overbrengingslens en geavanceerd met een laag bedekkend technologie, herstelt het de natuurlijke kleur van steekproeven.

■De aluminiumdekking vermindert het gewicht, verhindert de verontreiniging, en verbetert ook de controleerbaarheid van nosepiece.

■Het semi apochromatic ontwerp verbetert het contrast en de definitie van beelden.

■De lange het werk afstand ontmoet de eisen van professionele opsporing, wordt het wijd toegepast in allerlei industriële gebieden.

■Deze doelstellingen kunnen ook in fluorescentieobservatie worden gebruikt.

■Professionele heldere het gebiedsdoelstelling van LWD voor optie.

De hoge van het oog-punt ultra brede ooglenzen gebiedsplan

■M10103 is de ooglensonderbrekingen door 22mm conventioneel gebied die van mening, aan 25mm en 26.5mm, veel meer vlot en breder gebied van mening bereiken, nuttig om de het werkefficiency te verbeteren.

■Plaatsbepalingsspeld op ooglenstussenvoegsels in de ooglensbuis, die de ooglens voor zich het gemakkelijke concentreren bevestigen. De grotere regelbare waaier van diopter van -8 tot +5, ontmoet meer eisen van verschillende gebruikers.

■De ooglenskop kan zijn verschijnt om extern verdwaald licht te vermijden. De schouwspel-dragers zouden de kop moeten afwijzen om zowel bril als ooglenzen te beschermen.

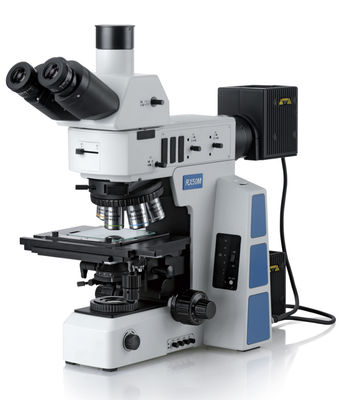

M10103 is beschikbaar voor multi-observatie, zoals helder gebied, donker gebied (weerspiegeld licht slechts), het polariseren, DIC (weerspiegeld licht slechts).

M10103 Optische Metallurgische Microscoopgrootte (mm)

M10103 Algemeen de Lay-outdiagram van de Reeks Metallurgisch Microscoop
