Productdetails:
|
| Kleur: | Wit | Maatwerk: | OEM, ODM |
|---|---|---|---|
| Maat: | 350X450X690mm | Spanning: | 110-220VAC, 60/50Hz |
| Stroom: | 80W | Het werk Temperaturen.: | 10°~38°C |
| Werkvochtigheid: | 10%~90% (geen condensatie) | Herhaalbaarheid: | ≤10um, upgradebaar tot |
| Gewicht: | 36KG | Objectief: | Oneindigheid LWD Metallurgische semi-APO 5x,10x, 20x, 50x,100x |
| LEIDENE het Levenstijd: | 40000 Uren | Methode bekijken: | Reflecteer LED |
3D volledig automatisch scannend meetsysteem Industrieel ontwerp microscoop
M10127 is een microscoopsysteem dat observatie+meting+registratie integreert.Het integreert stereomicroscoop, metallurgische microscoop, 3D-meetmicroscoop in één, door toonaangevende automatische lichtobservatie, gemotoriseerd platform met groot bewegingsbereik 300 * 300 mm, tot volledig functionele gebruikersinterface, in echte zin, van beeldvorming op macroschaal tot microschaal gedetailleerde meting.
Kenmerken: Neem optische scherpstelling als meetprincipe en gebruik een zeer nauwkeurige optische detectiemethode voor nauwkeurige dimensiemeting.Niet alleen kan het doelbeeld worden uitgelijnd, maar ook de oppervlaktetoestand van het meetpunt kan worden waargenomen, en de hoogte, lengte, diameter, omtrek, enz.Kan worden gemeten.Sterke vergroting, geschikt voor het meten van precisieproducten en kan ook worden gebruikt als krachtige microscoop.
3D volledig automatisch scannend meetsysteem

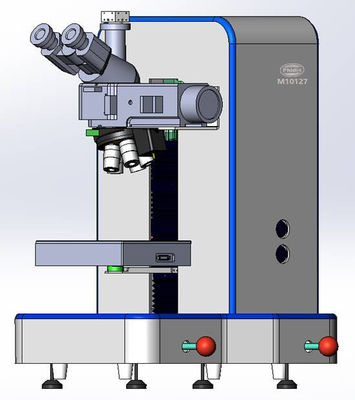

De nieuwe M10127 Research-grade metallurgische microscoop is geüpgraded naar XYZ gemotoriseerd werktafelmodel, gecombineerd met de krachtige 2D/3D-software, die een aantal primeurs integreert. Van uiterlijk tot prestatie, het volgt nauwgezet de internationale toonaangevende ontwerptrend. We zullen doorgaan om klanten complete 3D industriële inspectieoplossingen te bieden.

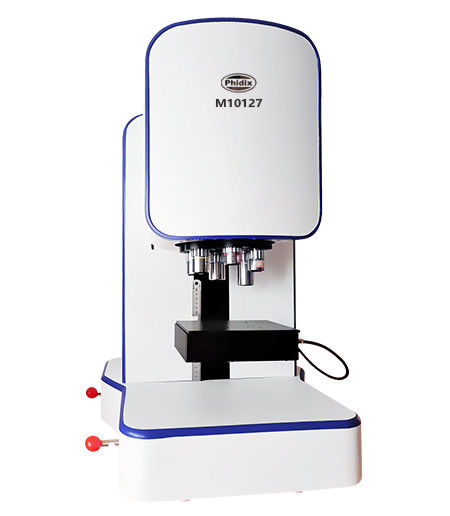

M10127 industriële automatische 3D-microscoop
• Gemotoriseerd meetsysteem voor de industrie met computer en software
• Gemotoriseerd neusstuk 6 gaten met oneindig plan LWD Metallurgisch 5x10x20x50x100x
•X/Y/Z Gemotoriseerde werkfase Bewegingsbereik 50x50/200mm Resolutie 15um
•Marco Camera Real-time elektrische kaart voor overzicht en gids voor elk interessant punt
• Geavanceerde 3D-versiesoftware inclusief volledig automatische 2D- en 3D-beeldstik- en meetfunctie
| Artikelen | Specificatie | M10127 |
Centrale gedeelte | Neusstuk: 6 Gaten Codering Gemotoriseerd Neusstuk | ● |
| Doelstelling: Infinity LWD Metallurgische Semi-APO 5x,10x, 20x, 50x,100x | ● | |
| LED-levensduur: 40000 uur | ● | |
| Bekijk Methode: Reflecteer LED | ● | |
| Bekijk Methode: Polariserend | ○ | |
| Bekijk methode: DIC | ○ | |
XYZ gemotoriseerd podium | Herhaalbaarheid: 15um | ● |
| Herhaalbaarheid: 3um | ○ | |
| Bewegingssnelheid: 12 mm/sec (max) | ● | |
| Beweegbereik: 50x50x200mm | ● | |
| Podiumgrootte: 150x170 mm | ● | |
| Podiumbelasting: 10 kg | ● | |
| Z gemotoriseerde bediening | Autofocussnelheid 0,3 seconde (snelste), normaal gesproken 1-3 seconden | ● |
| Z-resolutie: 0,1um | ● | |
| Bewegingssnelheid: 20 mm/sec (max) | ● | |
| Beweegbereik: 20 mm | ● | |
| Micro-camera | 9MPA digitale camera: 9.0M USB3.0 GS sluiter digitale camera, 1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, G Gevoeligheid Donker signaal 1146m met 1/30s | ● |
| Rond podium | 360° draaibaar, 30° hellingshoek verstelbaar | ○ |
| Marco camera | Bekijk veld tot 70 mm * 90 mm, resolutie 0,2 mm | ○ |
| Computer | Dell Xeon W-2265 12 Kern 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, 2G Grafisch, 27"4K, vooraf geïnstalleerde software. | ○ | |
| Software | 3D, 3D-scan toevoegen, voor XYZ Stage+Computer | ● |
| 2D, vliegtuigscan, voor XY of XYZ Stage+Computer | ○ | |
| 2DF, Fusiescan omhoog/omlaag toevoegen, voor XYZ Stage+Computer | ○ | |
| Beeldformaat | Uitvoer: JPEG, TIFF | ● |
Gemotoriseerd | XYZ gemotoriseerde werkfase, 2-fase stappenmotor, hoge precisie module, materiaal van aluminiumlegering, oppervlak geanodiseerd, anti-corrosie en krasbestendig | ● |
Opmerking: ● betekent standaard, ○ betekent optioneel
Volledig automatische microscoopscansoftware
2D 2DB
X/Y gemotoriseerd X/Y/Z gemotoriseerd
2D-vlakscan 2D schuine scan
2DF 3D
X/Y/Z gemotoriseerd X/Y/Z gemotoriseerd
2D Fusion-scan 3D-scan
