Productdetails:
|
| Nosepiece: | 6 Gaten Codering Gemotoriseerd Neusstuk | Z-resolutie: | 0.1um |
|---|---|---|---|
| Maat: | 1050X450X690mm | Spanning: | 110-220VAC, 60/50Hz |
| Stroom: | 80W | Het werk Temperaturen.: | 10°~38°C |
| Werkvochtigheid: | 10%~90% (geen condensatie) | bewegende waaier: | 100mm |
| Gewicht: | 86KG | herhaalbaarheid: | 15um |
| LEIDENE het Levenstijd: | 40000 Uren | Methode bekijken: | Zend/reflecteer LED |

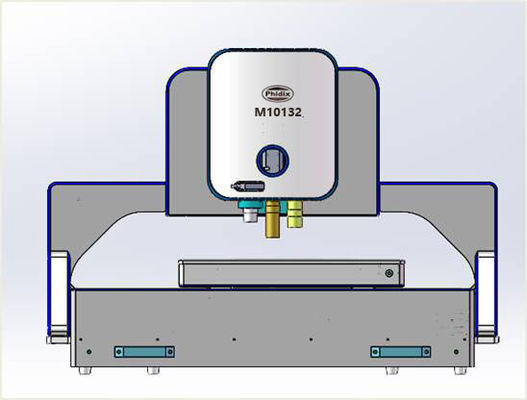

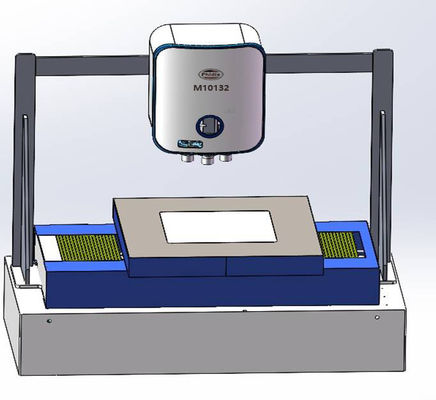

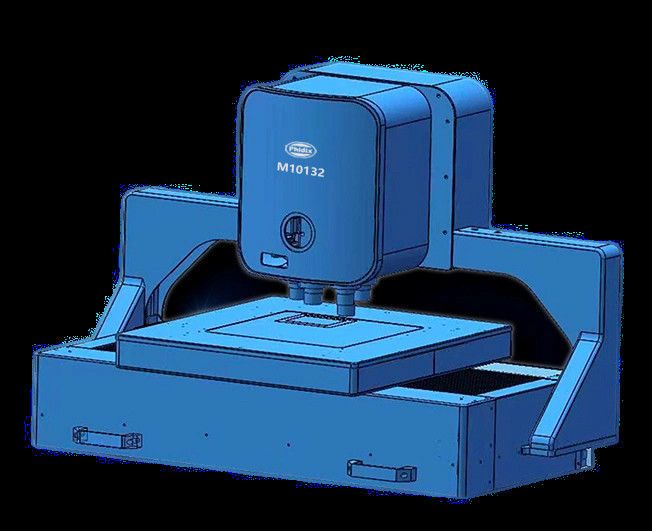

M10132 Industrieel automatisch 3D-microscoopportaal Industrieel ontwerp
M10132 is een microscoopsysteem dat observatie+meting+registratie integreert.Het integreert stereomicroscoop, metallurgische microscoop, 3D-meetmicroscoop in één, door middel van toonaangevende automatische lichtobservatie, gemotoriseerd platform met groot bewegingsbereik 300x300 mm, tot volledig functionele gebruikersinterface, in echte zin, van beeldvorming op macroschaal tot gedetailleerde meting op microschaal .
Kenmerken: Neem optische scherpstelling als meetprincipe en gebruik een zeer nauwkeurige optische detectiemethode voor nauwkeurige dimensiemeting.Niet alleen kan het doelbeeld worden uitgelijnd, maar ook de oppervlaktetoestand van het meetpunt kan worden waargenomen en de hoogte, lengte, diameter, omtrek enz. kunnen worden gemeten. Hoge vergroting, geschikt voor de
Meting van precisieproducten, en kan ook worden gebruikt als een krachtige microscoop.
3D volledig automatisch scannend meetsysteem
De nieuwe M10132 Research-grade metallurgische microscoop is geüpgraded naar een XYZ gemotoriseerd werktafelmodel, gecombineerd met de krachtige 2D/3D-software, die een aantal primeurs integreert. Van uiterlijk tot prestatie, het volgt nauwgezet de internationale toonaangevende ontwerptrend. We zullen doorgaan om klanten complete 3D industriële inspectieoplossingen te bieden.
M10132 industriële automatische 3D-microscoop
•Gantry-type gemotoriseerd industriemicroscoopmeetsysteem met computer en software
• Gemotoriseerd neusstuk 6 gaten met oneindig plan LWD Metallurgisch 5x10x20x50x100x
•X/Y/Z Gemotoriseerd werkgebied Beweegbereik 300x300/20mmResolution15um
•Marco Camera Real-time elektrische kaart voor overzicht en gids voor elk interessant punt
• Geavanceerde 3D-versiesoftware inclusief volledig automatische 2D- en 3D-beeldstik- en meetfunctie
| Artikelen | Specificatie | M10127 |
|
Centrale gedeelte
|
Neusstuk: 6 Gaten Codering Gemotoriseerd Neusstuk | ● |
| Objectief: Infinity LWD Semi-APO Metallurgisch 2x,5x,10x,20x,50x,100x | ● | |
| LED-levensduur: 40000 uur | ● | |
| Bekijk Methode: Zend/Reflecteer LED | ● | |
| Bekijk Methode: Polariserend | ○ | |
| Bekijk methode: DIC | ○ | |
|
XYZ gemotoriseerd podium
|
Herhaalbaarheid: 15um | ● |
| Herhaalbaarheid: 3um | ○ | |
| Bewegingssnelheid: 12 mm/sec (max) | ● | |
| Beweegbereik: 300x300mm | ● | |
| Podiumgrootte: 550X570X65mm | ● | |
| Podiumbelasting: 10 kg | ● | |
| Z gemotoriseerde bediening | Autofocussnelheid 0,3 seconde (snelste), normaal gesproken 1-3 seconden | ● |
| Z-resolutie: 0,1um | ● | |
| Bewegingssnelheid: 20 mm/sec (max) | ● | |
| Beweegbereik: 100 mm | ● | |
| Micro-camera | Digitale camera: 9.0M USB3.0 GS sluiter digitale camera, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Rond podium | 360° draaibaar, 30° hellingshoek verstelbaar | ○ |
| Marco camera | Bekijk veld tot 70 mm * 90 mm, resolutie 0,2 mm | ○ |
| Computer |
Dell Xeon W-2265 12 Kern 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Voorgeïnstalleerde software.Standaardcomputer voor 2DF, 3D-versiesoftware |
● |
|
Dell i5 64G 256G+1T, 2G Grafisch, 27"4K, vooraf geïnstalleerde software. Standaardcomputer voor 2D-, 2DB-versiesoftware |
○ | |
| Software | 3D, 3D-scan toevoegen, voor XYZ Stage+Computer | ● |
| 2D, vliegtuigscan, voor XY of XYZ Stage+Computer | ○ | |
| 2DF, Fusiescan omhoog/omlaag toevoegen, voor XYZ Stage+Computer | ○ | |
| Beeldformaat | Uitvoer: JPEG, TIFF | ● |
|
Gemotoriseerd Werkende fase |
XYZ gemotoriseerde werkfase, 2-fase stappenmotor, hoge precisie module, materiaal van aluminiumlegering, oppervlak geanodiseerd, anti-corrosie en krasbestendig | ● |
Opmerking: ● betekent standaard, ○ betekent optioneel
Volledig automatische microscoopscansoftware
2D 2DB
X/Y gemotoriseerd X/Y/Z gemotoriseerd
2D-vlakscan 2D schuine scan
2DF 3D
X/Y/Z gemotoriseerd X/Y/Z gemotoriseerd
2D Fusion-scan 3D-scan
